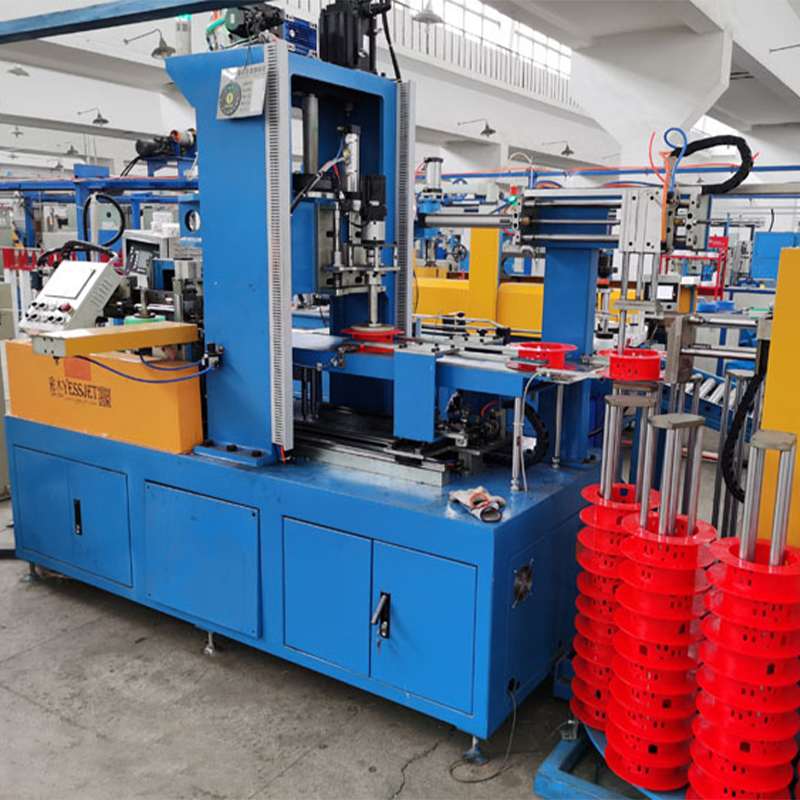

Control de la geometría de la bobina: por qué la consistencia del diámetro interior es más importante de lo que parece

en Equipo de embalaje de bobinado completamente automático , el diámetro interior (ID) de una bobina terminada rara vez se trata como una variable de proceso crítica; sin embargo, afecta directamente el manejo posterior, la compatibilidad con la exhibición minorista y el comportamiento mecánico del cable durante el desembolso. Una bobina enrollada con un diámetro interno inconsistente (causado por errores en el tiempo de expansión del mandril, presión de sujeción inconsistente del núcleo o variación en la tensión de la línea durante las vueltas iniciales de bobinado) producirá una bobina que se asienta de manera desigual en los ganchos de exhibición, atasca las máquinas de pago automático en los sitios de instalación y genera mayor tensión residual en el aislamiento del cable en las capas más internas. En el caso del alambre de construcción de pequeño calibre enrollado en bobinas de 50 o 100 m, incluso una variación de 3 a 5 mm de diámetro interior en un lote de producción puede generar quejas de los clientes que se remontan a la máquina enrolladora, no al cable en sí.

La causa principal de la variación del ID en las máquinas bobinadoras automáticas casi siempre está en la secuencia de liberación del mandril. Los diseños de mandril expansible sostienen el núcleo de la bobina durante el bobinado y luego se contraen para liberar la bobina terminada para su transferencia. Si el tiempo de contracción está vinculado a un temporizador fijo en lugar de a una señal servo confirmada de la posición, la expansión térmica del cuerpo del mandril durante la operación continua a alta velocidad cambia gradualmente el diámetro de liberación efectivo, lo que produce bobinas que tienen un diámetro interior ligeramente más pequeño a medida que la máquina se calienta durante un turno de producción. La solución es la actuación del mandril confirmada por retroalimentación de posición, donde el sistema de control verifica la posición real del brazo del mandril en los puntos de ajuste tanto de expansión como de contracción antes de permitir que continúe el ciclo de bobinado o transferencia.

Shanghai Yessjet Precise Machinery Co., Ltd. aborda esto mediante la actuación del mandril servocontrolado con verificación de posición confirmada por codificador en su gama de equipos de envasado y bobinado totalmente automáticos. La posición del mandril se registra por ciclo de bobina, lo que permite a los ingenieros de calidad correlacionar cualquier desviación de ID con una ventana de producción específica, una capacidad que es muy importante a la hora de gestionar las reclamaciones de los clientes en lotes grandes.

Gestión de la tensión durante todo el ciclo de bobinado

La tensión del cable durante el bobinado no es un punto de ajuste único: es una variable dinámica que debe gestionarse activamente en al menos cuatro fases distintas de cada ciclo de bobina: la formación de la envoltura inicial, el bobinado en estado estacionario, la aproximación de desaceleración al conteo de metros objetivo y la secuencia de corte y transferencia de la cola. Ejecutar un punto de ajuste de tensión fijo en las cuatro fases es uno de los errores de configuración más comunes en las instalaciones de equipos de embalaje de bobinas totalmente automáticos y produce defectos que son difíciles de diagnosticar porque aparecen de manera inconsistente y no en cada bobina.

Durante la formación inicial de la envoltura, la tensión debe ser ligeramente superior a la del estado estacionario para garantizar que las primeras capas se asienten firmemente contra el mandril sin deslizarse. Si las dos o tres primeras vueltas están sueltas, toda la bobina puede desplazarse radialmente durante la secuencia de transferencia, produciendo una bobina con una apariencia descentrada y un apilamiento de capas desigual. Durante la fase de desaceleración que se aproxima al límite de conteo de metros, la tensión debe reducirse proporcionalmente a la velocidad de la línea; si la tensión permanece en valores estables mientras la línea desacelera, la posición del rodillo oscilante de acumulación absorbe el exceso, pero el extremo final de la bobina experimenta un aumento de tensión en el momento del corte, lo que potencialmente estira los cables de conductores finos más allá de su límite elástico en el punto de corte.

Perfil de tensión recomendado por fase de bobinado

La implementación de un perfil de tensión multifásico requiere un sistema de control que rastree el progreso del bobinado en tiempo real, ya sea a través del pulso del contador del medidor desde el codificador de arrastre o mediante un algoritmo de conteo directo de capas en el PLC de bobinado. El cambio de fase basado en un temporizador fijo no es confiable en velocidades de línea variables porque la duración de la fase cambia con la tasa de producción, y un temporizador calibrado a 300 m/min estará significativamente desfasado a 150 m/min durante un procesamiento de producto a velocidad reducida.

Precisión del conteo del medidor: resolución del codificador frente a fuentes de error del mundo real

El conteo preciso de metros es un requisito fundamental de cualquier instalación de equipo de envasado y bobinado totalmente automático. Los clientes que compran cable en espiral por metros, ya sean bobinas minoristas de 50 m o paquetes de tambores industriales de 500 m, tienen obligaciones legales de metrología y compromisos de calidad que dependen de que el equipo entregue bobinas dentro de la tolerancia de recuento de metros declarada. La mayoría de las especificaciones de los equipos citan la resolución del codificador como el principal indicador de precisión, pero la resolución del codificador es sólo una de varias fuentes de error y rara vez es la dominante en entornos de producción reales.

La fuente más importante de error en el recuento de metros en la práctica es la medición del deslizamiento de la rueda: la diferencia entre la distancia lineal que recorre la rueda de medición y la longitud real del cable que pasa por debajo de ella. El deslizamiento se produce cuando la contaminación de la superficie del cable (lubricante, arrastre de agua desde los canales de refrigeración) reduce la fricción entre la cubierta del cable y la rueda de medición, o cuando la fuerza de contacto de la rueda de medición es insuficiente para el diámetro del cable y la dureza de la cubierta. Una tasa de deslizamiento del 0,5 % (apenas perceptible durante el funcionamiento) produce un error de 0,25 m en una bobina de 50 m, que está en el borde de la tolerancia para la mayoría de los estándares de cables minoristas y muy fuera de la tolerancia para las especificaciones de cables de precisión.

• Selección del material de las ruedas: Las ruedas de acero moleteadas funcionan mejor que las ruedas recubiertas de caucho en superficies mojadas o lubricadas; Las ruedas de poliuretano ofrecen un equilibrio entre agarre y resistencia a las marcas de la cubierta para cables con cubierta blanda.
• Calibración de la fuerza de contacto: La presión de la rueda de medición accionada por resorte debe verificarse trimestralmente con un dinamómetro calibrado; la fatiga del resorte hace que la fuerza de contacto caiga entre un 20 % y un 30 % durante seis a doce meses de funcionamiento continuo.
• Verificación de doble codificador: La referencia cruzada del codificador de la rueda de medición con un codificador secundario en el cabrestante de arrastre proporciona una señal de detección de deslizamiento en tiempo real: cualquier diferencia persistente superior al 0,2 % entre los dos recuentos activa una alerta antes de que el error se acumule en una bobina completa.
• Compensación de temperatura: La contracción térmica del cable después de salir del canal de enfriamiento hace que la longitud medida en el punto de bobinado caliente difiera ligeramente de la longitud a temperatura ambiente que mide el cliente; para bobinas largas de más de 200 m, esta corrección térmica puede ser de 0,1 a 0,3 % dependiendo del compuesto y la temperatura de extrusión.

Integración de flejes y cintas: lógica de secuencia y modos de falla

Las estaciones automáticas de flejado y encintado integradas en una línea de equipos de envasado y bobinado totalmente automáticos a menudo se tratan como accesorios periféricos: se solicitan como opciones y luego se configuran durante la puesta en servicio con una mínima atención de ingeniería. En la práctica, la lógica de secuencia de flejado y encintado es una de las fuentes más frecuentes de paradas de línea en los primeros seis meses de operación, y los modos de falla se pueden prevenir casi por completo mediante un diseño de secuencia adecuado y una planificación de recuperación de fallas durante la fase de puesta en servicio inicial.

El desafío fundamental es que las estaciones de flejado y encintado deben completar su ciclo dentro de un período de tiempo fijo determinado por el intervalo de transferencia entre bobinas. En una línea de alta velocidad que produce bobinas de 50 m a 400 m/min, una nueva bobina está lista para flejar cada 7,5 segundos. Si el tiempo del ciclo del cabezal de flejado (incluyendo alimentación, tensión, sellado y corte de la correa) excede este intervalo, incluso ocasionalmente, la cola del transportador de transferencia retrocede y la máquina bobinadora aguas arriba debe hacer una pausa, creando una brecha de producción que interrumpe la producción continua de la línea de extrusión. Es esencial comprender esta limitación de tiempo antes de seleccionar el equipo de flejado; Muchos cabezales de flejado industriales estándar tienen tiempos de ciclo de 4 a 6 segundos por flejado, lo que casi no deja margen para configuraciones de dos flejes a altas velocidades de línea.

Los modos de falla comunes en la integración de flejes incluyen mala alimentación de la correa causada por la variación del diámetro exterior de la bobina (el canal guía de la correa está dimensionado para un diámetro exterior nominal y se atasca cuando la bobina es grande), falla del sello debido a la variación de temperatura en la soldadura por fricción del termosellado y rotación de la bobina durante el flejado causada por una presión insuficiente de sujeción de la bobina desde el brazo de transferencia. Cada uno de estos modos de falla requiere una rutina de recuperación de fallas específica en el PLC: no solo una alarma que detiene la línea, sino una secuencia que rechaza de manera segura la bobina sin flejar a una posición de retrabajo manual, reinicia el cabezal de flejado y reanuda la operación automática sin necesidad de que un operador borre manualmente la falla en la máquina.

Shanghai Yessjet Precise Machinery Co., Ltd. incorpora una lógica de recuperación de fallas para estaciones de flejado y encintado en la arquitectura de control de línea estándar, en lugar de tratarla como una ocurrencia tardía de puesta en servicio en el sitio. El equipo de ingeniería documenta cada modo de falla con su secuencia de recuperación durante la prueba de aceptación en fábrica, asegurando que los operadores comprendan tanto el comportamiento de recuperación automática como los pasos de intervención manual antes de que la línea entre en producción.

Modernización de líneas de bobinado manuales con equipos totalmente automáticos: una evaluación realista

La decisión de modernizar una operación de bobinado manual con un equipo de embalaje de bobinado totalmente automático implica compensaciones que no siempre son evidentes en las presentaciones de los proveedores. Las ganancias de productividad son reales (una línea de bobinado automático bien integrada puede producir bobinas consistentes a una velocidad de tres a cinco veces mayor que el bobinado manual con una inversión de mano de obra significativamente menor), pero la transición requiere una disciplina de proceso que las operaciones manuales normalmente no tienen, y la ausencia de esa disciplina es la razón principal por la que los proyectos de modernización tienen un rendimiento inferior al de las proyecciones iniciales.

Las operaciones de bobinado manual son intrínsecamente flexibles, a diferencia de los equipos automáticos. Una bobinadora manual puede manejar un cable blindado de 40 mm de diámetro exterior y un cable de construcción de 6 mm de diámetro exterior en el mismo turno con nada más que una forma de bobina diferente y un cambio en la técnica del operador. Una máquina bobinadora automática maneja el cambio de producto mediante la selección de recetas y el ajuste mecánico, pero el rango de ajuste es finito: el rango de diámetro del mandril, la carrera del bailarín, el ancho de la guía de la correa y la geometría del brazo de transferencia tienen límites físicos que definen qué familias de cables puede manejar la máquina. Antes de comprometerse con una modernización, es esencial realizar una auditoría realista del rango de diámetro exterior del cable, la variación de la dureza de la cubierta y la matriz de tamaños de bobina en toda la combinación de producción para confirmar que una única configuración de máquina bobinadora automática puede cubrir todo el alcance.

• Requisitos de disciplina de proceso: Las máquinas bobinadoras automáticas requieren una velocidad de línea ascendente estable; la tolerancia de variación de velocidad suele ser de ±2% para una geometría de bobina adecuada. Las líneas manuales a menudo funcionan con una variación de velocidad más amplia que los operadores compensan instintivamente pero que el equipo automático no puede absorber sin desbordamiento o picos de tensión.
• Trazabilidad del recuento de contadores: El equipo automático genera registros de recuento de metros por bobina como salida estándar. Esto es una ventaja para la documentación de calidad, pero requiere que el proceso de extrusión ascendente ya mantenga una velocidad de línea estable; si la velocidad de la línea fluctúa significativamente, la precisión del conteo de metros depende del sistema de rueda de medición en lugar de una referencia ascendente confiable.
• Capacidad de mantenimiento: El equipo de bobinado automático contiene servoaccionamientos, actuadores neumáticos, sensores de visión (en modelos equipados con etiquetas) y conjuntos de sellado térmico que requieren mantenimiento preventivo programado en intervalos de 500 a 2000 horas. Las instalaciones que han operado bobinado manual con una infraestructura de mantenimiento mínimo necesitan establecer un inventario de piezas de repuesto y personal de mantenimiento capacitado antes de que la modernización entre en funcionamiento.
• Contabilidad del tiempo de cambio: El cambio de producto en una línea de bobinado automático demora entre 15 y 45 minutos, dependiendo del grado de ajuste mecánico requerido. Para operaciones que ejecutan muchos lotes pequeños de diferentes tipos de cables en un solo turno, el costo del tiempo de cambio puede compensar parcialmente la ganancia de productividad por bobina, un factor que debe modelarse en función del programa de producción real antes de finalizar la decisión de inversión.

Establecida en Shanghai en 2002 con inversión de Taiwán, Shanghai Yessjet Precise Machinery Co., Ltd. ha apoyado a los fabricantes de cables a través de instalaciones totalmente nuevas de equipos de embalaje de bobinado completamente automático y proyectos complejos de modernización en líneas manuales existentes. Con el posterior establecimiento de Jiangsu Yessjet Precise Machinery Co., Ltd. en Yixing, Wuxi, en 2017, la compañía amplió su capacidad de ingeniería y fabricación para respaldar proyectos de integración de automatización a mayor escala, incluidas actualizaciones de sistemas de bobinado de líneas múltiples donde la continuidad de la producción durante la transición de modernización es una limitación principal. El proceso de evaluación de modernización incluye una fase de auditoría de producción que cuantifica las tasas de producción manual actuales, la complejidad de la mezcla de productos y la estabilidad de la velocidad de la línea ascendente antes de hacer cualquier recomendación de equipo.
