Selección de herramientas de extremo de brazo para Paletizador Robótico Sistemas de manipulación de cable en espiral

La herramienta de extremo del brazo (EOAT) en un paletizador robótico es el componente más responsable de si el sistema realmente cumple con sus objetivos de tiempo de ciclo y precisión de colocación en producción; sin embargo, recibe mucha menos atención de ingeniería que el propio brazo robótico durante la fase de especificación. Para los fabricantes de cables, el desafío es particularmente grave porque el cable en espiral es una carga útil mecánicamente incómoda: es redondo, relativamente deformable, de diámetro exterior variable según las familias de productos y, a menudo, se presenta en posiciones y orientaciones inconsistentes en el transportador de alimentación. Una pinza diseñada para cajas de cartón rígidas o bolsas uniformes fallará repetidamente en el cable enrollado, lo que producirá errores de colocación que se acumulan en cargas de paletas inestables y requieren intervención manual para corregirlos.

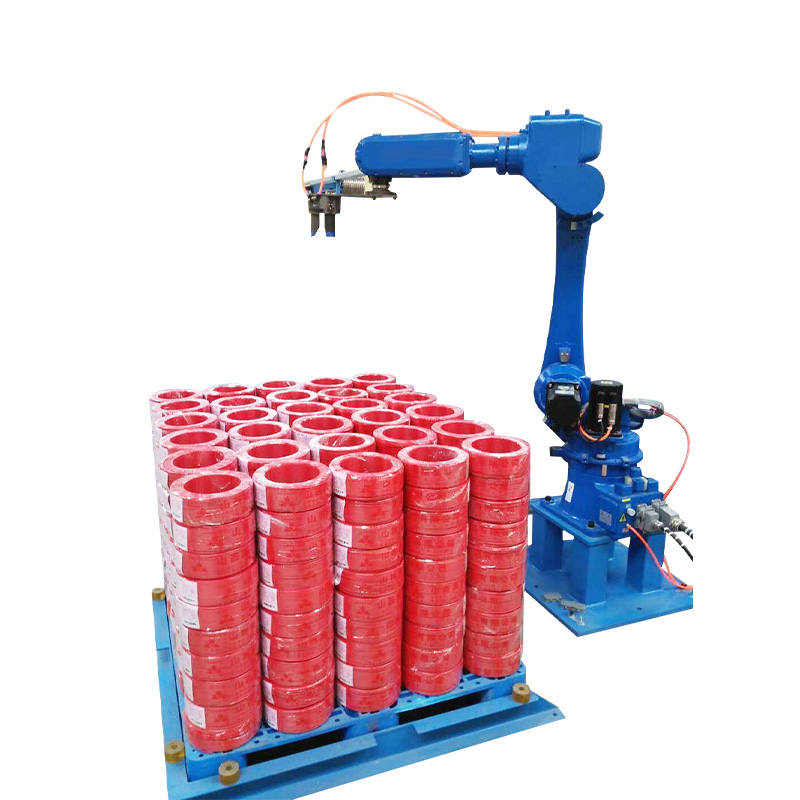

Los dos enfoques EOAT dominantes para el paletizado de cables enrollados son las pinzas y los elevadores tipo horquilla. Las pinzas de sujeción aplican presión lateral desde dos o más caras de las mordazas para sujetar la bobina durante la transferencia, lo que es eficaz para bobinas con un diámetro exterior constante y un material de cubierta lo suficientemente rígido como para resistir la deformación bajo la fuerza de sujeción. Los elevadores tipo horquilla insertan dos o más púas debajo de la bobina y levantan desde abajo, lo que es inherentemente más tolerante con la variación del diámetro exterior pero requiere que la bobina se presente a una altura conocida sobre la superficie del transportador y exige suficiente espacio debajo de la bobina para la inserción de las púas. Para entornos de productos mixtos que ejecutan cables con diámetros exteriores de 8 mm a 60 mm en la misma celda de paletizado, una herramienta híbrida con ancho de abrazadera ajustable y un soporte inferior retráctil ofrece el rango de compatibilidad más amplio a costa de una mayor complejidad de herramientas y un mayor tiempo de cambio entre familias de productos.

Shanghai Yessjet Precise Machinery Co., Ltd. desarrolla especificaciones EOAT como parte del Apilador de robot inteligente proceso de diseño del sistema, comenzando con una matriz de carga útil que documenta el rango de diámetro exterior de la bobina, el rango de peso de la bobina, la dureza del material de la cubierta y la configuración de flejes para cada producto de cable que el cliente pretende utilizar. Esta matriz impulsa tanto el diseño mecánico de la herramienta como la trayectoria del programa del robot, porque una bobina más pesada o un diámetro exterior más grande requiere un ángulo de aproximación y un perfil de desaceleración diferentes para mantener la precisión de colocación dentro de la tolerancia de ±5 mm que la mayoría de los patrones de paletas requieren para un apilamiento estable.

Programación de patrones de paletas: patrones estáticos frente a lógica de capas adaptativa

Programación de patrones de paletas en un Brazo robótico apilable inteligente El sistema es más complejo para productos enrollados redondos que para cajas de cartón rectangulares, porque los círculos no se teselan de manera eficiente y la gestión de espacios entre bobinas determina tanto la estabilidad de la paleta como la densidad de carga útil efectiva por paleta. La programación de patrones estáticos, donde cada capa sigue una cuadrícula de colocación de bobinas predefinida, es sencilla de implementar y produce resultados predecibles para un solo producto. Sin embargo, los patrones estáticos se convierten en un problema en entornos de productos mixtos donde el diámetro exterior de la bobina varía según los tramos, porque un patrón optimizado para una bobina de 200 mm de diámetro exterior dejará espacios excesivos o provocará interferencias en el contacto entre bobinas cuando la línea cambie a un producto de 240 mm de diámetro exterior sin ajuste del patrón.

La lógica de capa adaptativa aborda esto calculando la cuadrícula de ubicación en tiempo de ejecución en función del diámetro exterior real de la bobina medido por el sistema de visión o ingresado a través de la interfaz de administración de recetas. El controlador del robot determina cuántas bobinas caben por capa en el diámetro exterior actual, calcula el espaciado óptimo entre filas y columnas para centrar el patrón dentro de la huella de la plataforma y genera dinámicamente los puntos de referencia para cada movimiento de colocación. Este enfoque elimina la necesidad de mantener una biblioteca de patrones estáticos para cada SKU de producto, una biblioteca que en la práctica se vuelve difícil de manejar y se convierte en una carga de mantenimiento a medida que se introducen nuevos productos de cable.

Comparación de enfoques de patrones por entorno de producción

Los patrones de entrelazado de capas, donde las capas alternas se giran 90 grados o se compensan con la mitad de un paso de bobina, mejoran significativamente la estabilidad de la plataforma para bobinas redondas, que no tienen una cara plana para evitar el deslizamiento lateral. La implementación del interbloqueo de capas en un sistema de patrón adaptativo requiere que el controlador del robot rastree el número de capa actual y aplique el desplazamiento de rotación correcto a la cuadrícula calculada, un paso lógico que es sencillo de implementar pero que a menudo se omite en los sistemas básicos de patrón estático porque requiere una programación de patrones más compleja de la que los operadores normalmente están capacitados para realizar.

Análisis del tiempo de ciclo: dónde los sistemas inteligentes de apiladores de robots pierden tiempo en la producción real

Los tiempos de ciclo cotizados por el proveedor para un robot apilador inteligente casi siempre se miden en condiciones ideales: un tamaño de bobina, preposicionado en un punto de alimentación fijo, colocado en una plataforma vacía a una altura fija, sin eventos de cambio de plataforma. Los tiempos reales del ciclo de producción son consistentemente entre un 15% y un 30% más largos que estas cifras citadas debido a factores que están presentes en cada turno de producción pero que están ausentes en la prueba de referencia: variación de la posición de la bobina en el transportador de alimentación, crecimiento de la altura de la paleta a medida que se acumulan las capas, tiempo de inactividad en el intercambio de paletas y la repetición ocasional cuando una bobina no está colocada correctamente en el primer intento de colocación.

La mayor pérdida de tiempo recuperable en la mayoría de las instalaciones de brazos robóticos apiladores inteligentes es la secuencia de intercambio de paletas: el tiempo entre que el robot coloca la última bobina en una paleta llena y la primera colocación en una nueva paleta vacía. El cambio manual de palés mediante una carretilla elevadora suele tardar entre 60 y 120 segundos; Durante esta ventana, la línea de bobinado aguas arriba se detiene o acumula bobinas en un transportador intermedio que puede no tener suficiente capacidad para una secuencia de intercambio larga. Los dispensadores de paletas automatizados, que colocan previamente una paleta vacía debajo del área de trabajo del robot mientras la paleta actual aún se está llenando, reducen la brecha de intercambio a 10 a 20 segundos y eliminan la dependencia de la disponibilidad de montacargas, que en instalaciones de varias líneas es frecuentemente un recurso compartido que crea conflictos de programación.

• Posicionamiento del transportador de alimentación: La variación de la posición de la bobina de ±30 mm en el transportador de alimentación agrega entre 0,3 y 0,8 segundos por ciclo de recolección para un sistema guiado por visión que realiza la corrección de posición; en 500 selecciones por turno, esto representa entre 2,5 y 6,5 minutos de tiempo perdido acumulado.
• Compensación de altura del palet: Cada capa sucesiva eleva el punto de colocación en la altura de la pila de bobinas; el robot debe recorrer una distancia vertical más larga para las capas superiores, agregando entre 0,2 y 0,5 segundos por colocación en comparación con el ciclo de capa base; este efecto se agrava en una paleta completa de 6 a 8 capas.
• Volver a elegir eventos: Las bobinas que no se asientan correctamente después del primer intento de colocación requieren que el robot las levante, las reposicione y las vuelva a colocar, una secuencia que demora entre 3 y 8 segundos y ocurre a una tasa del 1 al 3 % del total de selecciones en sistemas sin sensores de confirmación de colocación.
• Interferencia de la cola de flejado: Las colas de correa sueltas en bobinas mal atadas pueden interferir con las bobinas adyacentes durante la colocación, lo que requiere un tiempo de espera de 2 a 5 segundos para que la cola se asiente antes de que el robot suelte la bobina, un problema que se remonta a la estación de flejado aguas arriba y no al robot mismo.

Integración del sistema de visión en celdas de paletizador robótico: calibración y gestión de la deriva

Los sistemas de paletizador robótico guiado por visión en entornos de fabricación de cables enfrentan desafíos de calibración que difieren de las aplicaciones de visión industrial típicas porque el entorno de trabajo combina la vibración de la maquinaria adyacente, la iluminación ambiental variable del movimiento de la grúa y las características de la superficie del producto (bobinas atadas con material de correa reflectante y acabados de cubierta mate o semibrillante) que crean un contraste de imagen inconsistente según el ángulo de iluminación y el color de la cubierta. Un sistema de visión calibrado por la mañana bajo una iluminación estable de fábrica puede producir errores de posición de recogida de 5 a 15 mm a mitad del turno si las sombras de la grúa aérea o la vibración del equipo adyacente han desplazado el cálculo efectivo del centroide de la imagen.

El enfoque más eficaz para gestionar la desviación de la calibración de la visión en entornos de producción es una combinación de iluminación estructurada fija dentro del campo de visión (independiente de la iluminación ambiental de la fábrica) y una rutina periódica de verificación de la calibración durante el ciclo. La iluminación estructurada, normalmente un anillo de luz o una barra de luz lineal montada en el soporte de la cámara, garantiza que la geometría de iluminación sea constante independientemente de las condiciones ambientales. La verificación de calibración durante el ciclo implica que el robot seleccione periódicamente un objetivo de referencia en una posición conocida y compare la posición informada por el sistema de visión con la verdad conocida del terreno; las desviaciones por encima de un umbral desencadenan una rutina de recalibración automática antes de que continúe la producción.

La deriva térmica es una preocupación de calibración secundaria en instalaciones sin control climático. El soporte de montaje de la cámara y la base del robot se expanden térmicamente durante el día, cambiando la relación espacial entre el marco de la cámara y el marco del mundo del robot en fracciones de milímetro que se acumulan en errores de colocación de 3 a 8 mm según la temperatura máxima de la tarde. Para compensar la deriva térmica se requiere una corrección del coeficiente de temperatura en la matriz de transformación del robot a la cámara (derivada de una calibración a múltiples temperaturas) o una estructura de montaje rígida de aleación Invar para la cámara que minimice la expansión térmica. La mayoría de las instalaciones de producción abordan esto de manera pragmática ampliando la tolerancia de colocación en el patrón de paletas para absorber el rango de deriva, aceptando una ligera reducción en la densidad de las paletas a cambio de la eliminación de la carga de mantenimiento de la calibración.

Arquitectura de seguridad en células de brazos robóticos apilables inteligentes: más allá de la valla de seguridad

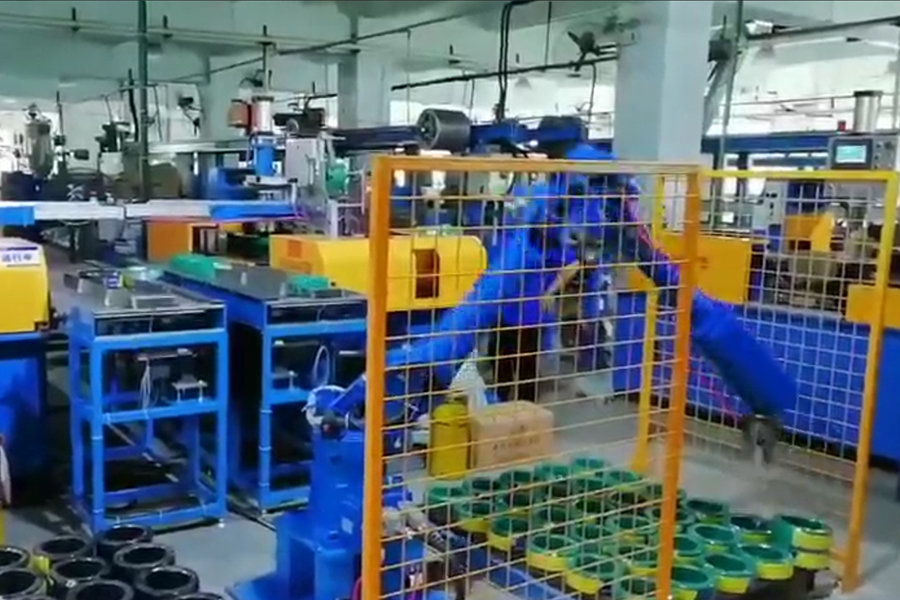

La arquitectura de seguridad tradicional para las células de robots industriales se basa en una valla perimetral física con puertas de acceso entrelazadas, una solución que es efectiva pero crea fricción operativa en instalaciones donde los operadores necesitan acceso frecuente al área de trabajo del robot para eliminar atascos de bobinas, inspeccionar la calidad de los palés o gestionar la cola de las correas. En operaciones de paletización de cables de alto rendimiento, las interrupciones frecuentes de las cercas reducen significativamente el tiempo de actividad efectiva del sistema porque cada entrada de la puerta desencadena una parada de seguridad completa y requiere una secuencia de reinicio deliberada antes de que se reanude la producción. El efecto acumulativo en un turno de producción puede representar entre el 5% y el 10% del tiempo total disponible, lo que compensa una parte del ahorro de mano de obra para el cual se instaló el brazo robótico de apilamiento inteligente.

Las instalaciones modernas de apiladores de robots inteligentes utilizan cada vez más arquitecturas de seguridad colaborativas que reemplazan o complementan la valla perimetral con escáneres de área, sistemas de visión con clasificación de seguridad y modos de robot con fuerza limitada. Los escáneres de área (dispositivos de seguridad basados ​​en láser montados a nivel del suelo) definen zonas de seguridad configurables dentro del entorno de trabajo del robot. Cuando un operador ingresa a una zona definida, el robot reduce a una velocidad reducida segura (generalmente 250 mm/s o menos, según ISO/TS 15066) en lugar de detenerse por completo, lo que permite una coexistencia limitada entre humanos y robots para tareas de inspección e intervención menores sin una parada total de la producción. La parada total se sigue activando si el operador penetra en la zona de exclusión interior alrededor del área activa de recogida y colocación.

• Parada monitoreada con clasificación de seguridad (SRMS): El robot se detiene y mantiene su posición cuando un operador ingresa a la zona monitoreada; la producción se reanuda automáticamente cuando el operador sale; no es necesario reiniciar manualmente, lo que reduce el tiempo de inactividad por evento de acceso al tiempo de tránsito a través de la zona.
• Monitoreo de velocidad y separación (SSM): El robot reduce continuamente la velocidad a medida que el operador se acerca, calculada en tiempo real a partir de la medición de la distancia del escáner: la distancia de aproximación más cercana determina si el robot desacelera a velocidad lenta, velocidad reducida o parada de protección.
• Limitación de potencia y fuerza (PFL): Disponible en plataformas de robots colaborativos, PFL limita la fuerza que el brazo del robot puede ejercer en contacto; adecuado para aplicaciones de bobinas de cable de carga útil menor donde el peso de la bobina está dentro del rango de carga útil del robot colaborativo (normalmente hasta 16 kg para las plataformas colaborativas actuales).
• Integración de PLC de seguridad: Todas las funciones de seguridad (zonas de escáner de área, enclavamientos de puertas, circuitos de parada de emergencia y entradas de seguridad del robot) deben administrarse a través de un PLC de seguridad dedicado (clasificación SIL 2 o PLe) en lugar de a través del PLC de la máquina estándar, lo que garantiza que la lógica de seguridad no pueda modificarse inadvertidamente durante los cambios de receta o programa.

Fundada en 2002 en Shanghai y ampliada mediante el establecimiento de Jiangsu Yessjet Precise Machinery Co., Ltd. en Yixing en 2017, Shanghai Yessjet Precise Machinery Co., Ltd. diseña arquitecturas de seguridad de paletizadores robóticos de conformidad con los requisitos de ISO 10218-2 y GB 11291.2 desde la fase inicial de diseño del sistema. La configuración de la zona de seguridad, el análisis de la frecuencia de acceso y el diseño del procedimiento de reinicio se documentan durante la prueba de aceptación en fábrica y se validan en el sitio durante la puesta en servicio, lo que garantiza que la arquitectura de seguridad instalada coincida con el flujo de trabajo real del operador en las instalaciones del cliente en lugar de un patrón de acceso teórico asumido durante la fase de diseño.
