Bobinado de tensión cónica: por qué la tensión constante es la estrategia incorrecta para carretes de cable grandes

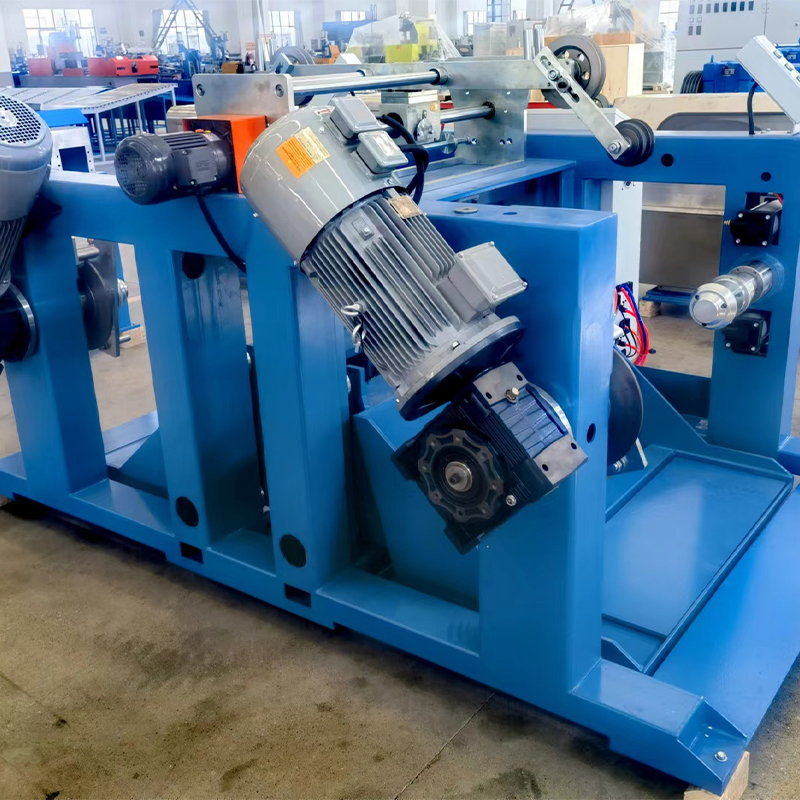

Uno de los conceptos erróneos más persistentes en la práctica del bobinado de cables es que mantener un punto de ajuste de tensión constante durante toda la construcción del carrete produce la mejor calidad del mismo. En realidad, la tensión constante se enrolla en un Máquina enrolladora de cables motorizada produce carretes mecánicamente inestables en construcciones de gran diámetro porque las capas internas (enrolladas al comienzo del carrete cuando el radio de enrollado es pequeño) están sujetas a cargas de compresión de cada capa posterior enrollada encima de ellas. A medida que el carrete se expande hacia afuera, la presión radial acumulativa en las capas más internas aumenta progresivamente, excediendo eventualmente el límite elástico de compresión de la cubierta del cable y provocando una deformación permanente del aislamiento en las interfaces de las capas. La deformación no es visible externamente pero produce lecturas de capacitancia elevadas y posible debilidad dieléctrica en los puntos afectados.

El bobinado de tensión cónica soluciona este problema reduciendo deliberadamente la tensión del bobinado a medida que aumenta el diámetro del carrete. La tensión en cualquier diámetro de bobinado determinado se establece como un porcentaje de la tensión inicial, siguiendo un perfil cónico (lineal o curvo) que mantiene la presión radial sobre las capas internas dentro de límites aceptables en toda la construcción. Una relación de conicidad típica para el cable de alimentación aislado con PVC es del 60 al 75 %, lo que significa que la tensión en el diámetro exterior del carrete completo es del 60 al 75 % de la tensión aplicada en el núcleo. El perfil cónico exacto está determinado por el módulo de la cubierta del cable, la geometría del carrete y la tensión de compresión máxima aceptable de la capa interna, parámetros que requieren cálculos de ingeniería en lugar de pruebas y errores empíricos en carretes de producción.

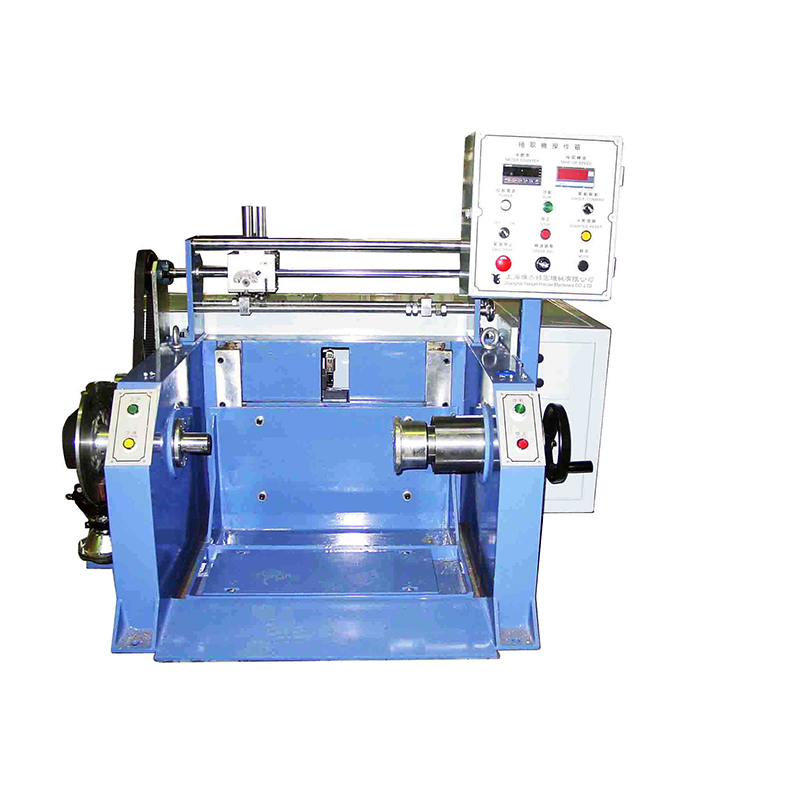

Implementar tensión cónica en un Máquina automática de recogida de cables Requiere que el sistema de control rastree continuamente el diámetro actual del devanado y aplique el punto de ajuste de tensión correspondiente en tiempo real. El diámetro del devanado se puede derivar de la relación entre la velocidad transversal y la velocidad de rotación del carrete, un cálculo disponible en la mayoría de las plataformas de servoaccionamiento modernas sin necesidad de sensores adicionales. Shanghai Yessjet Precise Machinery Co., Ltd. configura perfiles de tensión cónica como parte del sistema de receta de producto en su gama de máquinas tensoras de cables motorizadas, lo que permite a los operadores almacenar y recuperar los parámetros cónicos correctos para cada especificación de cable sin tener que volver a calcularlos manualmente en la máquina durante el cambio de producto.

Cálculo del paso transversal y su efecto en la estabilidad de la capa del carrete

El paso transversal (la distancia lateral que avanza el cable por revolución del carrete de bobinado) es el parámetro que determina la densidad del cable a lo largo del ancho de la brida del carrete y si las interfaces de las capas son geométricamente estables. Un paso transversal incorrecto produce uno de dos modos de falla: un paso demasiado apretado crea capas superpuestas donde las vueltas de cable adyacentes se clavan entre sí bajo la tensión del bobinado, causando daños en la superficie de la cubierta y una altura de capa irregular que hace que las capas posteriores sean inestables; un paso demasiado amplio crea espacios entre espiras adyacentes que permiten que las capas superiores caigan y se crucen sobre las espiras inferiores durante el proceso de bobinado, produciendo el defecto característico de "capa cruzada" que inutiliza el carrete en equipos de pago automático.

El paso teóricamente correcto para un bobinado de una sola capa es igual al diámetro exterior del cable más un margen de espacio libre del 1 al 3 % para adaptarse a la variación del diámetro exterior a lo largo de la longitud del carrete. En la práctica, el diámetro exterior nominal utilizado para el cálculo del paso debe ser el límite máximo de especificación del diámetro exterior en lugar del valor nominal, porque el paso calculado en el diámetro exterior nominal producirá superposición en el cable que se extiende con la tolerancia superior del diámetro exterior. Para cables con tolerancias de diámetro exterior superiores a ±3%, un paso fijo calculado a partir del diámetro exterior máximo producirá espacios visibles en el cable que se extiende a un diámetro exterior nominal o mínimo; en estos casos, un sistema de ajuste de paso de circuito cerrado que lee el diámetro exterior real del cable a partir de un medidor láser y actualiza el paso transversal en tiempo real proporciona una calidad de capa superior en todo el rango de diámetro exterior de producción.

Configuración de paso transversal por tipo de cable

Para el bobinado multicapa, el cálculo del paso también debe tener en cuenta el ángulo de cruce de capa a capa: el ángulo en el que cada capa sucesiva invierte la dirección transversal en la novia. Un ángulo de cruce excesivamente pronunciado hace que el cable se clave en la capa anterior en el punto de inversión en lugar de pasar sobre ella suavemente, creando un borde elevado en la novia que crece progresivamente con cada capa y eventualmente evita que el cable se asiente correctamente en todo el ancho del carrete. Controlar el ángulo de cruce requiere ajustar la desaceleración transversal y el perfil de inversión en el final del recorrido de la brida, que es una configuración de parámetro de accionamiento distinto del paso transversal de estado estable y debe configurarse de forma independiente para cada rango de diámetro exterior del cable.

Secuenciación de cambio de carrete en máquinas recogedoras de cables automáticas: minimización de la longitud de los desechos

El evento de cambio de carrete en una máquina recogedora de cable automática es la transición que determina más directamente cuánta longitud de cable utilizable se pierde por el ciclo de cambio de carrete. Durante la secuencia de cambio, desde el momento en que el carrete lleno indica que se ha completado hasta el momento en que el nuevo carrete alcanza una tensión de bobinado estable, la línea de extrusión de aguas arriba continúa produciendo cable que se acumula en un acumulador o requiere que la línea reduzca la velocidad. El cable producido durante la descarga del acumulador y la transición de velocidad de la línea frecuentemente no cumple con las especificaciones en cuanto a espesor de pared o posición del conductor debido a la variación de velocidad, y esta longitud debe desecharse o reducirse. Minimizar esta longitud de desperdicio requiere optimizar tres variables interdependientes: capacidad del acumulador, tiempo del ciclo de cambio de carrete y la secuencia de control entre la máquina receptora y el PLC maestro de línea.

El tiempo del ciclo de cambio de carrete en una máquina recogedora de cable automática consta de varios pasos secuenciales, cada uno de los cuales contribuye a la duración total del cambio. Comprender el presupuesto de tiempo para cada paso identifica dónde la inversión en ingeniería en automatización o mejora del diseño mecánico ofrece la mayor reducción en el tiempo total del ciclo y la longitud del desperdicio asociado.

• Detección de carrete completo y transmisión de señal: El contador alcanza la longitud objetivo, activa la secuencia de cambio y le indica al acumulador que comience a descargarse; este paso debería tomar menos de 200 milisegundos en un sistema moderno controlado por PLC; Los sistemas de lógica de relé a menudo introducen retrasos de 1 a 3 segundos que consumen la capacidad del acumulador incluso antes de que comience la secuencia mecánica.
• Corte de cable y sujeción de cola: El volante cortador o el cortador estacionario actúa, corta el cable y la cola se fija al carrete lleno; la duración total suele ser de 1 a 3 segundos en sistemas automatizados; El atado manual de la cola se extiende esto a 15 a 30 segundos y requiere que la línea se detenga por completo.
• Extracción de carretes llenos y posicionamiento de carretes vacíos: El carro del carrete o la torreta gira o se indexa para llevar el carrete vacío a la posición de bobinado; las máquinas tensoras estilo torreta completan este paso en 3 a 6 segundos; Las máquinas de una sola posición que requieren cambio de montacargas tardan entre 2 y 8 minutos, según el diseño de las instalaciones y la disponibilidad del equipo.
• Fijación del cable y aceleración inicial del bobinado: El cable se conecta al nuevo núcleo del carrete y el mecanismo de bobinado acelera para igualar la velocidad de la línea; las máquinas tensoras servoaccionadas pueden completar esta aceleración en 2 a 4 segundos; Los sistemas de accionamiento de CC más antiguos pueden tardar entre 8 y 15 segundos en alcanzar una tensión de bobinado estable.

La longitud total de la chatarra generada por el cambio de carrete es el producto de la velocidad de la línea y la suma de todos los pasos durante los cuales el acumulador se descarga y el enrollador aún no se enrolla en tensión estable. A una velocidad de línea de 200 m/min, un tiempo total de cambio de 30 segundos produce 100 metros de cable potencialmente fuera de determinar por evento de cambio, un costo de material significativo en una línea que ejecuta múltiples cambios de carrete por turno. La reducción del tiempo de cambio a 8 segundos mediante la recogida de la torreta y la aceleración del servo lo reduce a aproximadamente 27 metros, una reducción del 73 % en el desperdicio por cambio que tiene un impacto directo en el rendimiento de la producción y el costo del material por kilómetro de cable producido.

Arquitectura de retroalimentación de tensión: control basado en bailarines versus control basado en celdas de carga

Las máquinas tensoras de cable motorizadas utilizan una de dos arquitecturas principales de medición de tensión para generar la señal de retroalimentación para el bucle de control de tensión del bobinado: retroalimentación de la posición del rodillo oscilante o medición directa de la tensión de la celda de carga. Cada arquitectura tiene características de respuesta, requisitos de calibración y modos de falla distintos que hacen que uno u otro sea más apropiado según el tipo de cable, la velocidad de la línea y los requisitos de estabilidad de tensión de la aplicación. Comprender las diferencias fundamentales permite a los ingenieros especificar el sistema correcto para nuevas instalaciones y diagnosticar problemas de rendimiento de control en sistemas existentes sin tener que volver a sintonizar el controlador como primera respuesta.

El control de tensión basado en bailarines utiliza la posición de un rodillo cargado por resorte o neumático en la trayectoria del cable como una medida indirecta de la tensión: el desplazamiento del bailarín es proporcional a la fuerza de tensión cuando se conocen la masa del bailarín y la fuerza de precarga neumática o del resorte. La clave es la simplicidad mecánica y la capacidad de acumulación incorporada: la ventaja recorrido del rodillo bailarín proporciona un amortiguador que absorbe los transitorios de velocidad sin necesidad de que el bucle de control responda instantáneamente. La limitación es que la posición del bailarín es una medición de tensión indirecta: mide la fuerza en el punto de contacto del bailarín, que puede diferir de la tensión en el punto de bobinado debido a la fricción en la trayectoria del cable entre el bailarín y el carrete, particularmente en cables de gran diámetro con alta rigidez a la flexión que una fricción de contacto significativa contra los rodillos guía y los ojales.

La medición de la tensión de la celda de carga coloca un transductor de fuerza extensímetro directamente en la trayectoria del cable, ya sea como un rodillo guía instrumentado o como un sensor de fuerza de reacción en un pasador guía fijo, y proporciona una señal eléctrica directa proporcional a la tensión del cable en el punto de medición. Los sistemas de celdas de carga eliminan el error de medición inducido por la fricción de los sistemas bailarines y proporcionan una señal de tensión de mayor ancho de banda que es más adecuada para aplicaciones de bobinado de alta velocidad donde se deben detectar y corregir transitorios de tensión rápidos dentro de revoluciones de bobinado individuales. La desventaja es que las celdas de carga no tienen capacidad de amortiguación: el circuito de control debe responder a cada transitorio de tensión, lo que requiere un mayor ancho de banda de control y un ajuste PID más cuidadoso para evitar la oscilación. Los sistemas de celdas de carga también requieren una calibración periódica para mantener la precisión de las mediciones, ya que la compensación cero del extensímetro varía con la temperatura y la fatiga mecánica con el tiempo.

Compatibilidad mecánica del carrete de bobinado: estándares de interfaz de eje y clasificaciones de carga

Una fuente de problemas de calidad del bobinado que con frecuencia se pasa por alto en las máquinas enrolladoras de cables motorizadas es la incompatibilidad mecánica entre los carretes de bobinado y la interfaz del eje de la máquina enrolladora. Los fabricantes de cables normalmente acumulan un inventario mixto de carretes de múltiples proveedores a lo largo de años de operación, con variaciones dimensionales sutiles en el diámetro del orificio, la geometría del chavetero y la concentricidad de la brida que causan problemas en las máquinas tensoras con tolerancias de eje ajustadas. Un carrete con un diámetro de orificio 0,3 mm mayor que el nominal del eje crea un ajuste de holgura que permite que el carrete funcione de forma excéntrica bajo tensión de bobinado; la excentricidad genera una ondulación de tensión una vez por revolución que el sistema de control no puede suprimir porque es inducida mecánicamente en lugar de generada por el proceso.

Los parámetros mecánicos relevantes del carrete que se deben verificar para determinar su compatibilidad con una máquina tensora de cable motorizada incluyen el diámetro y la tolerancia del orificio, el ancho y la profundidad del chavetero, la determinación de desviación de la brida y la capacidad de peso nominal del carrete en el nivel máximo de llenado del cable. La capacidad de peso del carrete es particularmente importante en las máquinas tensoras automáticas de cable con alta capacidad de fuerza transversal: la tensión de bobinado aplicada a lo largo de todo el ancho transversal del carrete genera un momento de flexión significativo en los cojinetes del eje del carrete, y exceder la clasificación estructural del carrete puede causar una deformación de la brida que daña permanentemente el carrete y crea un peligro para la seguridad cuando el carrete cargado se manipula con una carga.

• Verificación del diámetro interior: Mida el diámetro del orificio de los lotes de carretes nuevos con un calibre de orificio calibrado antes de ponerlos en servicio de producción; acepte solo carretes dentro de ±0,05 mm del diámetro nominal del eje para aplicaciones de tensión de precisión; Las tolerancias más amplias requieren manguitos adaptadores cónicos que añaden complejidad y potencial de excentricidad.
• Inspección de descenso de novia: Verifique el descenso de la cara de la novia con un indicador de cuadrante en un mandril de referencia antes del primer uso y después de cualquier evento de caída del carrete; un descenso que exceda 0,5 mm por 300 mm de radio de la novia indica una deformación de la novia que causará errores de sincronización de inversión transversal y formación de cordones en los bordes.
• Cálculo del peso máximo de llenado: Calcule el peso máximo de llenado del cable como el producto del volumen de almacenamiento neto del carrete (volumen total del carrete menos volumen del núcleo) y el peso del cable por unidad de volumen; verifique que este valor esté por debajo de la capacidad de carga bruta nominal del carrete, que incluye el peso de tara del carrete, por un factor de seguridad mínimo de 1,5.
• Clase de ajuste de chavetero: Especifique un chavetero de ajuste ajustado (JS9/h9 o equivalente según ISO 286) para aplicaciones de recogida en lugar de las tolerancias de ajuste normal utilizadas para la transmisión de potencia general; los ajustes de chaveteros sueltos permiten la rotación del carrete en relación con el eje durante la aceleración y desaceleración, lo que produce eventos de microdeslizamiento que crean picos de tensión localizados.

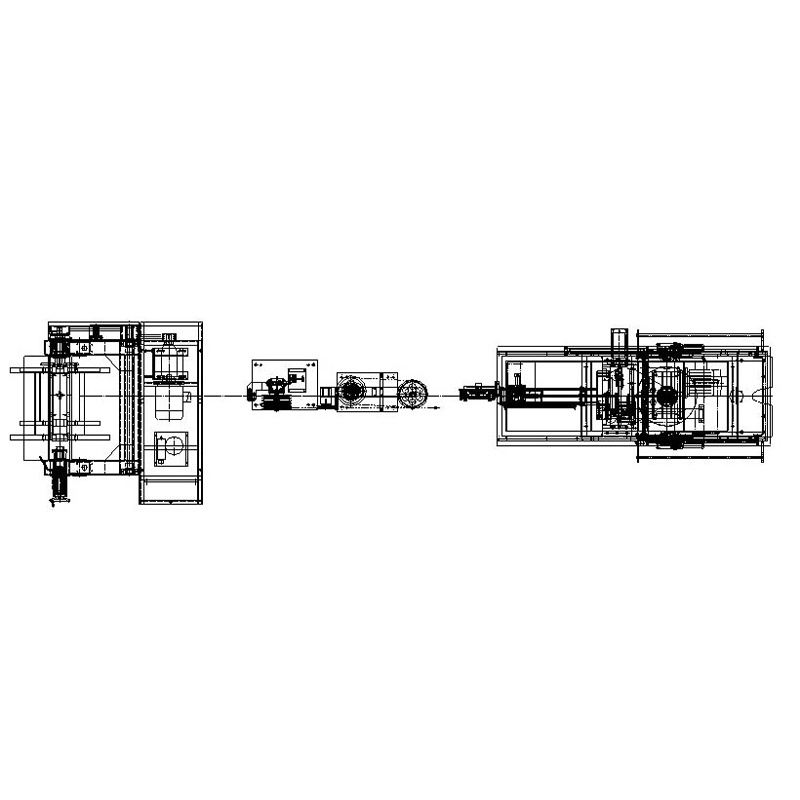

Integración de modernización de máquinas automáticas de recogida de cables en líneas de extrusión existentes

Agregar una máquina automática de recolección de cables a una línea de extrusión existente que fue diseñada originalmente para la recolección manual implica desafíos de integración de control que a menudo se subestiman durante la fase de planificación del proyecto. El controlador de velocidad de transporte de la línea de extrusión fue diseñado para funcionar como referencia de velocidad terminal para la línea: establece la velocidad de producción y todos los equipos anteriores la siguen. Cuando se agrega una máquina receptora automática, se introduce un segundo sistema de control de circuito cerrado al final de la línea que también intenta regular la tensión del cable mediante el ajuste de la velocidad. Sin una coordinación adecuada de estos dos bucles de control, interactúan negativamente: el arrastre aumenta la velocidad en respuesta a una señal de caída de tensión, mientras que el mecanismo de recogida reduce simultáneamente la velocidad en respuesta a la misma caída de tensión, creando una oscilación sostenida que ninguno de los bucles puede resolver de forma independiente.

La solución estándar es configurar la transmisión de recogida en modo de control de par en lugar de modo de control de velocidad, y la transmisión de arrastre permanece como el maestro de velocidad. En el modo de control de par, la transmisión de recogida aplica un par de bobinado constante correspondiente al punto de ajuste de tensión objetivo y la velocidad de bobinado se ajusta automáticamente para igualar la velocidad de salida de arrastre, similar a cómo un freno pasivo proporciona una resistencia constante independientemente de la velocidad. La posición del rodillo bailarín sirve entonces solo como señal de compensación para ajustar el punto de ajuste del par, no como referencia de velocidad principal. Esta arquitectura de control elimina el problema de interacción del bucle porque el accionamiento de recogida ya no compite con el de arrastre para controlar la velocidad del cable; simplemente proporciona un par de resistencia controlado contra el cual el controlador de velocidad de arrastre puede actuar sin conflicto.
