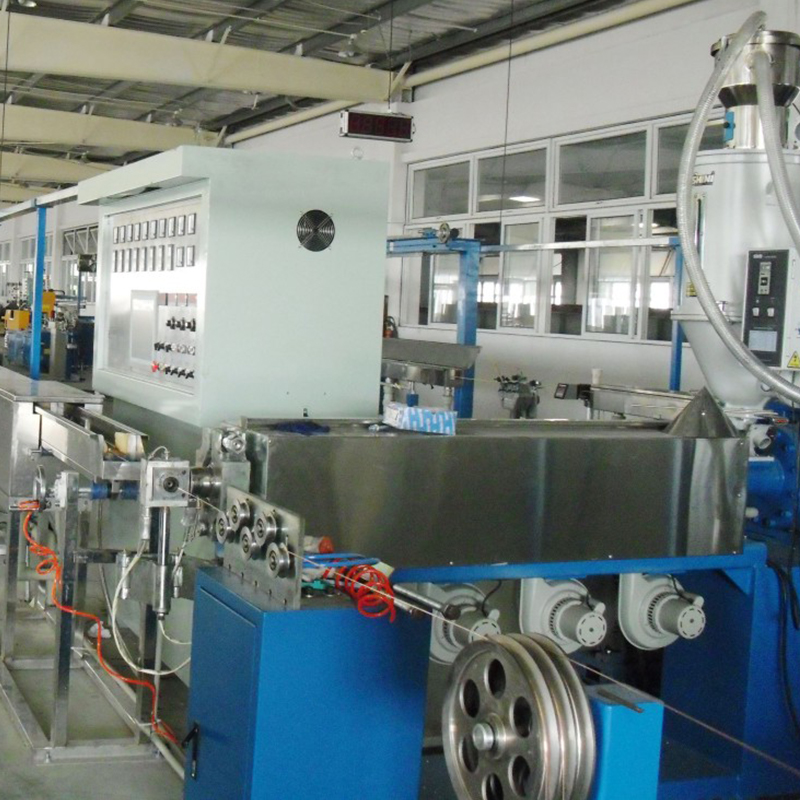

Cómo el diseño del tornillo afecta la calidad de salida en un cable y Línea de extrusión de cables

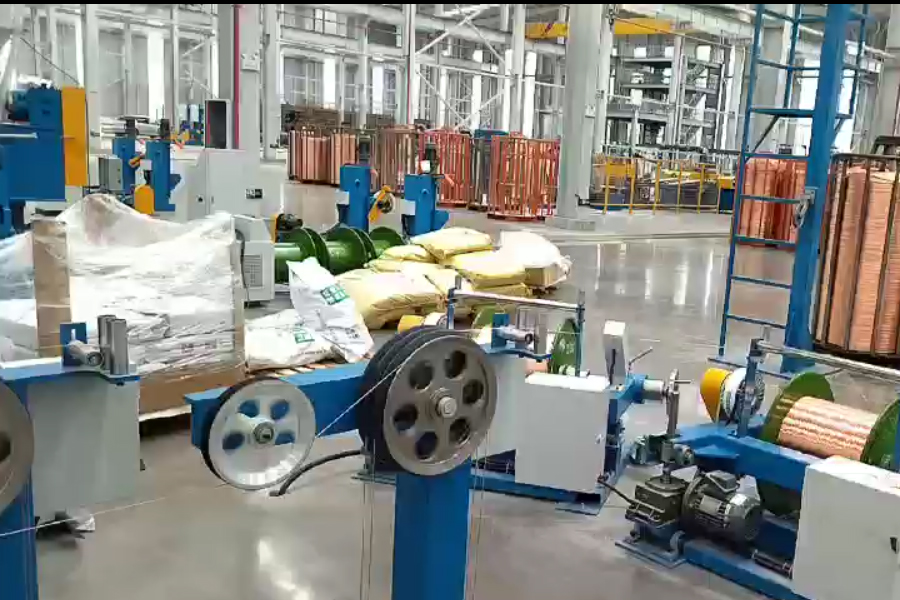

El tornillo extrusor es el corazón de cualquier Línea de extrusión de alambres y cables , sin embargo, su geometría a menudo se trata como un parámetro fijo en lugar de una variable ajustable. En la práctica, el diseño del tornillo, incluida la relación L/D, la relación de compresión, el paso de vuelo y la configuración de la zona de barrera, determina directamente la homogeneidad de la masa fundida, la tasa de salida y la consistencia del espesor de la pared del aislamiento. Un tornillo diseñado para compuestos de PVC, por ejemplo, producirá temperaturas de fusión y velocidades de corte notablemente diferentes cuando se utiliza XLPE o TPE, incluso con configuraciones de RPM idénticas. Comprender estas relaciones permite a los ingenieros de producción tomar decisiones informadas sobre la selección de tornillos en lugar de optar por lo que viene con la máquina.

La relación L/D (longitud-diámetro) es el parámetro de tornillo más comúnmente citado. Las relaciones L/D más altas (normalmente de 25:1 a 30:1 para aplicaciones de aislamiento de cables) proporcionan más tiempo de residencia para el polímero fundido, lo que mejora la mezcla y la uniformidad térmica. Sin embargo, los tornillos más largos también aumentan la entrada de calor cortante, lo que puede ser problemático para compuestos sensibles al calor como los materiales LSZH (Low Smoke Zero Halogen). En estos casos, un diseño de tornillo de barrera con una sección de mezcla dedicada cerca de la zona de medición ofrece una mejor solución: separa las fases sólida y fundida antes en el barril, lo que reduce la contaminación de los gránulos no fundidos sin un corte excesivo.

Shanghai Yessjet Precise Machinery Co., Ltd. configura la geometría del tornillo según la familia de compuestos específicos y el rango de salida objetivo para la línea de extrusión de cables de cada cliente. En lugar de suministrar un tornillo universal, el equipo de ingeniería evalúa las curvas de viscosidad del polímero, las ventanas de temperatura de procesamiento y los requisitos de velocidad de la línea antes de especificar la relación de compresión y la geometría del vuelo. Este enfoque elimina una fuente común de variación del espesor de la pared que los operadores a menudo atribuyen erróneamente a problemas de centrado del troquel o control de tensión.

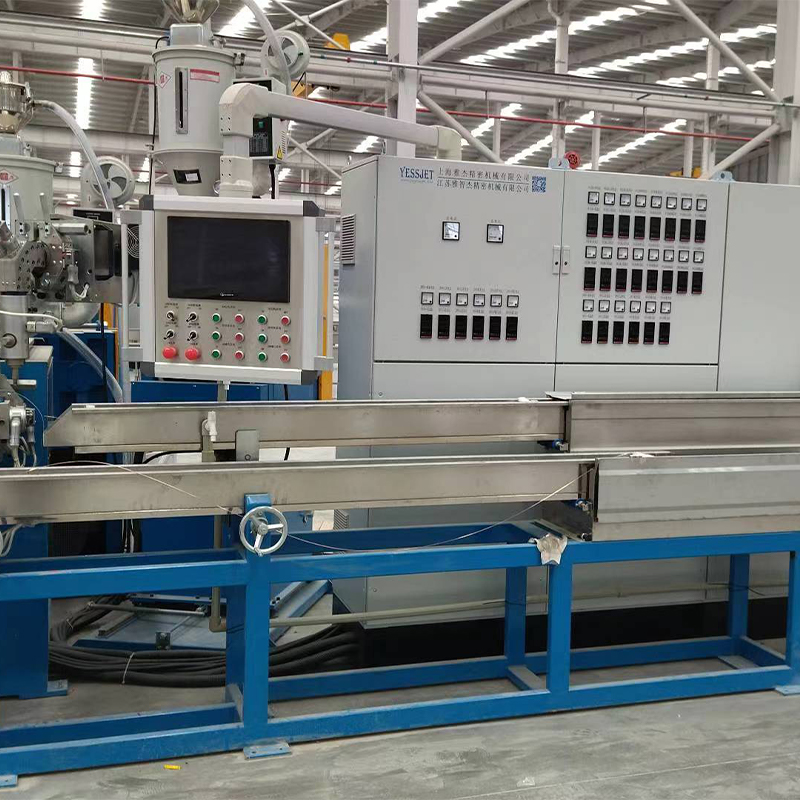

Perfiles de temperatura en zonas de barriles: por qué más zonas significan más control

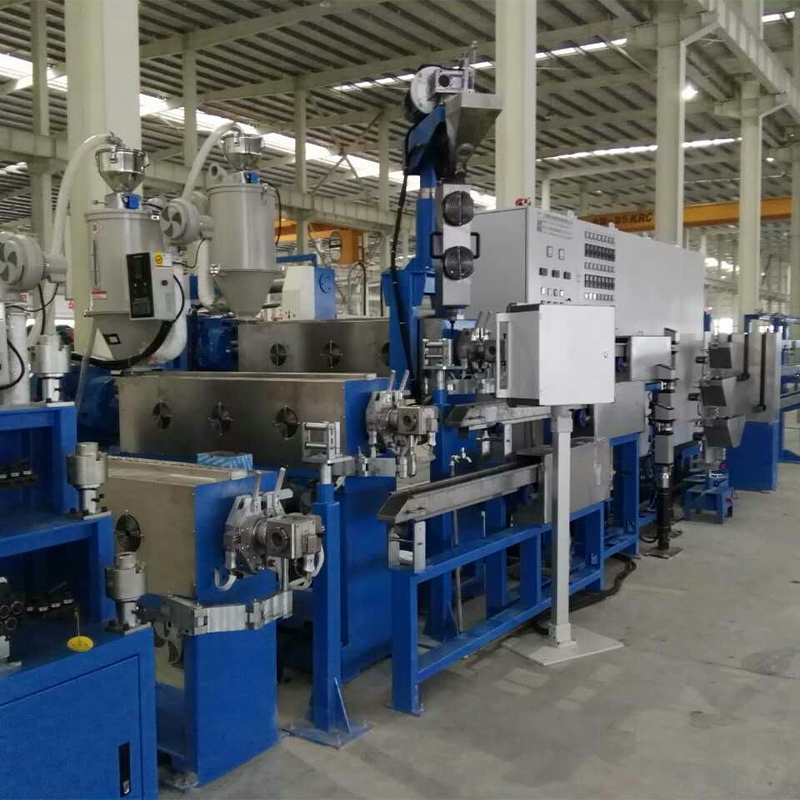

Las configuraciones modernas de la línea de extrusión de cables generalmente dividen el cilindro del extrusor en cinco a ocho zonas de calentamiento controladas independientemente, además de zonas separadas de matriz y cruceta. El propósito de esta segmentación no es simplemente calentar el polímero hasta una temperatura de fusión objetivo, sino gestionar el gradiente térmico a lo largo de todo el recorrido de plastificación para que la masa fundida llegue al troquel en un estado consistente y sin burbujas con la viscosidad correcta para el espesor de pared objetivo y la velocidad de la línea.

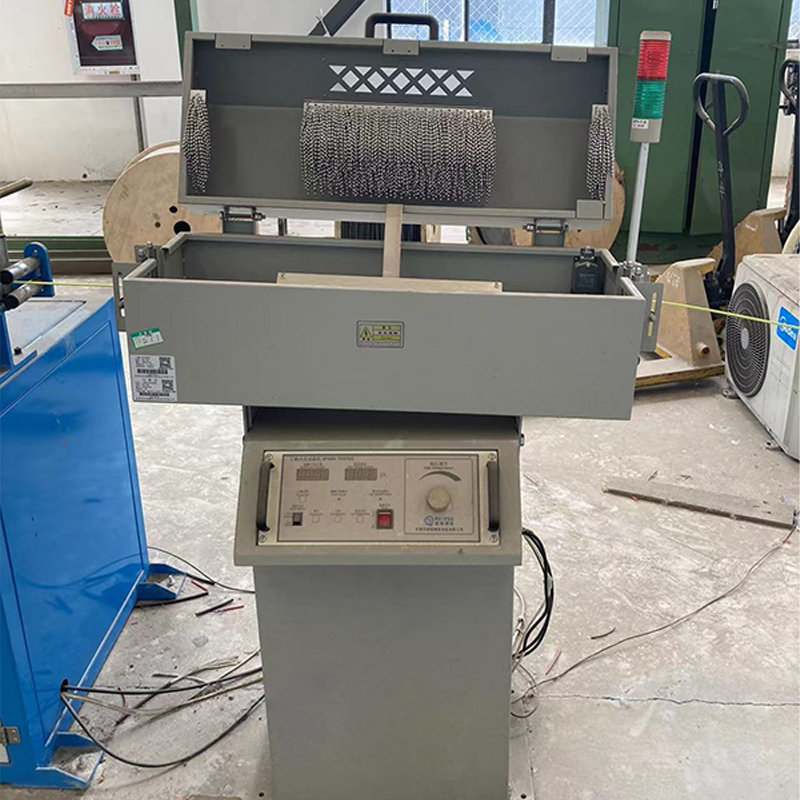

Un error común es pensar que todas las zonas del cilindro deberían funcionar a temperaturas similares, con solo aumentos modestos hacia el troquel. En la práctica, el perfil óptimo depende en gran medida del material. Para los polímeros semicristalinos como el PEAD, un perfil ascendente (zona de alimentación más fría, zona de dosificación progresivamente más caliente) promueve la fusión gradual y reduce el riesgo de fusión prematura que bloquea la alimentación. Para materiales amorfos como el PVC rígido, un perfil más plano con una ligera pendiente en la zona de medición evita la degradación por acumulación excesiva de calor cortante. Un perfil incorrecto genera inclusiones de microgel o defectos en la superficie que solo se hacen evidentes durante las pruebas de chispa o durante las pruebas de uso final del cliente.

Estrategias comunes de perfil de temperatura por material

Estos perfiles sirven como referencias iniciales, no como recetas fijas. La optimización en el mundo real requiere manómetros de presión de fusión en la entrada de la matriz y un termómetro de fusión infrarrojo para validar la temperatura de fusión real independientemente de los puntos de ajuste de la zona del barril, una distinción que importa significativamente cuando se ejecutan líneas de alta velocidad por encima de 200 m/min.

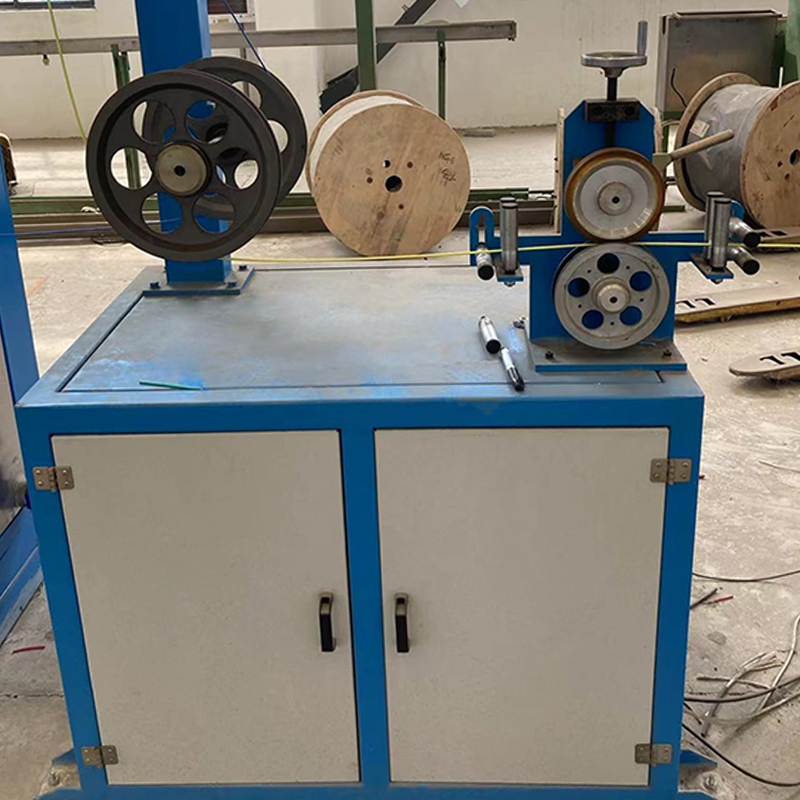

Control de tensión de arrastre de Caterpillar y su impacto en el alargamiento del conductor

En una línea de extrusión de alambres y cables, la unidad de arrastre de Caterpillar hace más que simplemente tirar del cable terminado a una velocidad determinada: es el mecanismo principal mediante el cual el espesor de la pared aislante se regula en tiempo real. La relación entre la velocidad de extracción y la tasa de producción del extrusor determina la relación de extracción, que a su vez determina cuánto se estira el extruido entre la salida de la matriz y el punto de solidificación. Incluso una variación de velocidad del 1 al 2 % en el transporte puede desplazar el espesor nominal de la pared fuera de la banda de tolerancia especificada por normas como IEC 60227 o UL 83.

Una consecuencia menos discutida de la tensión de arrastre es su efecto sobre el propio conductor. Cuando la tensión es excesiva, generalmente causada por una presión demasiado alta de la correa de la oruga o por un desajuste entre la velocidad de arrastre y la tensión de liberación, el conductor sufre un alargamiento permanente. En los conductores trenzados, este alargamiento comprime la longitud de tendido de los cables individuales, alterando la resistencia de CC del conductor por unidad de longitud y potencialmente haciendo que no cumpla con las mediciones de resistencia por kilómetro. El efecto es particularmente pronunciado en construcciones de alambre fino por debajo de 0,5 mm², donde los márgenes de resistencia a la tracción de los hilos son menores.

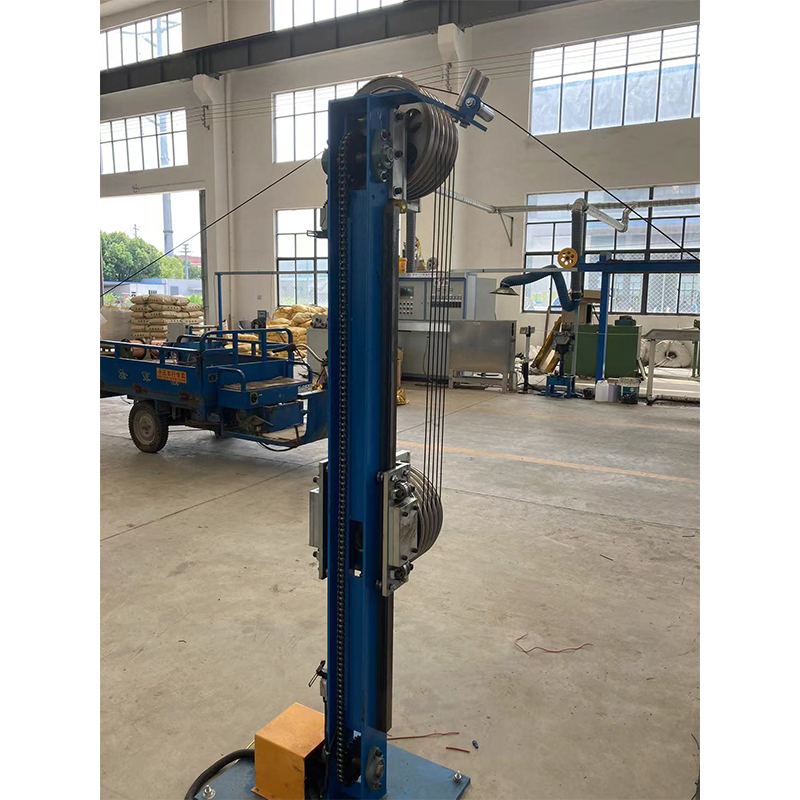

La configuración adecuada de Caterpillar requiere que la longitud de contacto de la correa y la presión coincidan con el diámetro exterior del cable y la rigidez del compuesto de la cubierta. Los compuestos más blandos, como la silicona o el TPU flexible, requieren una menor fuerza de sujeción del cinturón y almohadillas más anchas para evitar marcas en la superficie. El sistema de control debe integrar la retroalimentación de la posición del balanceo tanto del desenrollado como del desenrollado para mantener una ventana de tensión estable durante todo el recorrido, incluso durante las fases de aceleración y desaceleración en el arranque y el apagado.

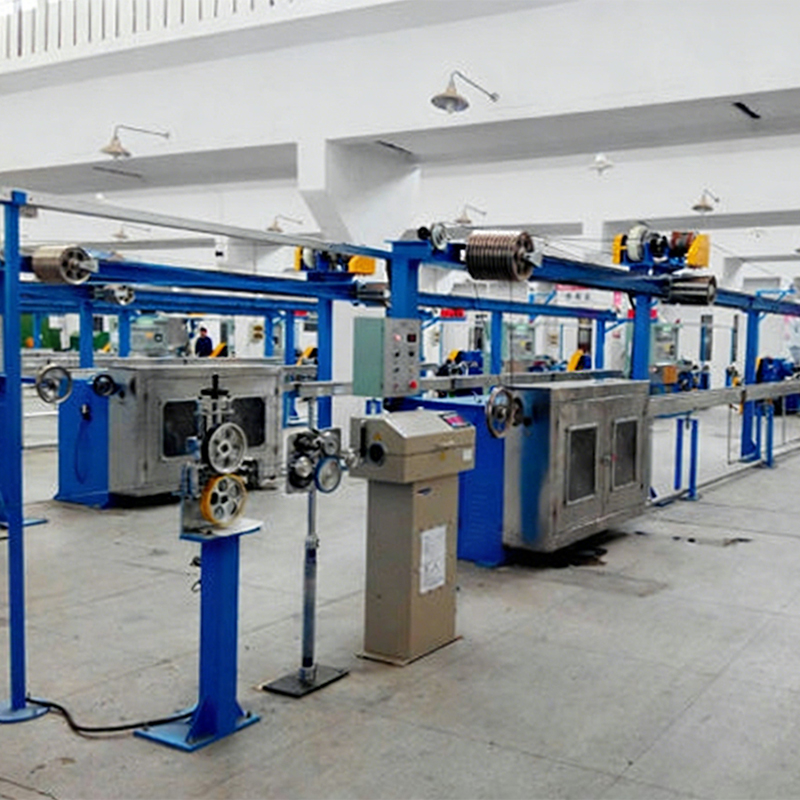

Modernización de líneas heredadas: qué se puede y qué no se puede actualizar

Muchos fabricantes de cables operan equipos de líneas de extrusión de alambres y cables que tienen entre 15 y 25 años de antigüedad, mecánicamente sólidos pero limitados por arquitecturas de control obsoletas, controladores de temperatura analógicos y lógica de secuencia basada en relés que impide la integración con sistemas MES o de recopilación de datos modernos. Un reemplazo de línea completa no siempre es el camino más económico. Las modernizaciones específicas pueden recuperar entre el 70% y el 85% de la capacidad de una nueva línea con un costo de capital del 30% al 50%, siempre que la condición mecánica del cilindro del extrusor, el tornillo y la caja de engranajes cumplan con los umbrales mínimos de desgaste.

Evaluación de prioridad de modernización

• Actualizaciones de alto valor: Reemplazo de PLC con modernas plataformas Siemens S7 o Allen-Bradley ControlLogix, HMI con pantalla táctil con administración de recetas, control de diámetro de circuito cerrado mediante medidores láser y transporte servoaccionado con retroalimentación de tensión.
• Actualizaciones de valor medio: Reemplazo de controladores de zona de barril analógicos con unidades PID digitales con autoajuste, actualización de variadores de velocidad a variadores de frecuencia de generación actual con frenado de recuperación de energía
• Valor más bajo a menos que esté defectuoso: Reemplazar cajas de engranajes mecánicamente sólidas, cilindros de extrusión con menos del 40% de desgaste en el espacio entre el revestimiento y el tornillo o estructuras de canales de enfriamiento que no estén corroídos.
• No compatible con reequipamiento: Marcos de extrusora con distorsión del marco que excede las tolerancias de alineación, crucetas con roscas peladas en los pernos de centrado o tolvas de alimentación con desgaste interno que crea segregación de mezclas compuestas.

Shanghai Yessjet Precise Machinery Co., Ltd. ha desarrollado un proceso estructurado de evaluación de modernización para clientes que operan equipos antiguos de líneas de extrusión de cables. La evaluación cubre la medición del desgaste del tornillo y del cilindro mediante boroscopio, pruebas de juego de la caja de cambios, imágenes térmicas del rendimiento del calentador del cilindro y una auditoría del sistema de control para identificar componentes obsoletos sin repuestos disponibles. Este paso de diagnóstico evita que los clientes inviertan en actualizaciones de control en plataformas mecánicas que, independientemente, requerirán un reemplazo completo dentro de tres a cinco años.

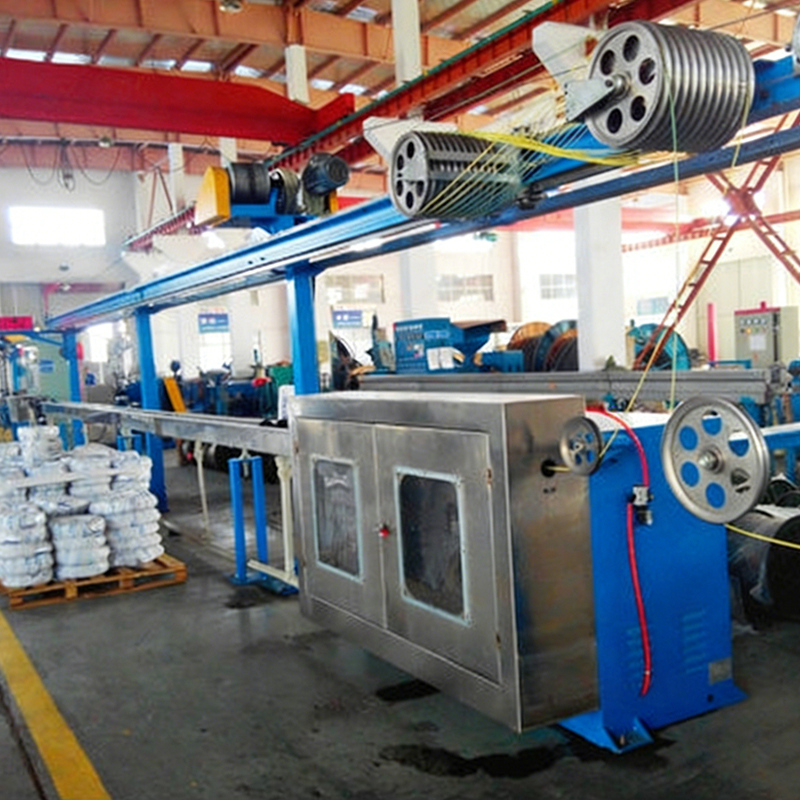

Control de diámetro de circuito cerrado: cómo funciona y dónde están sus límites

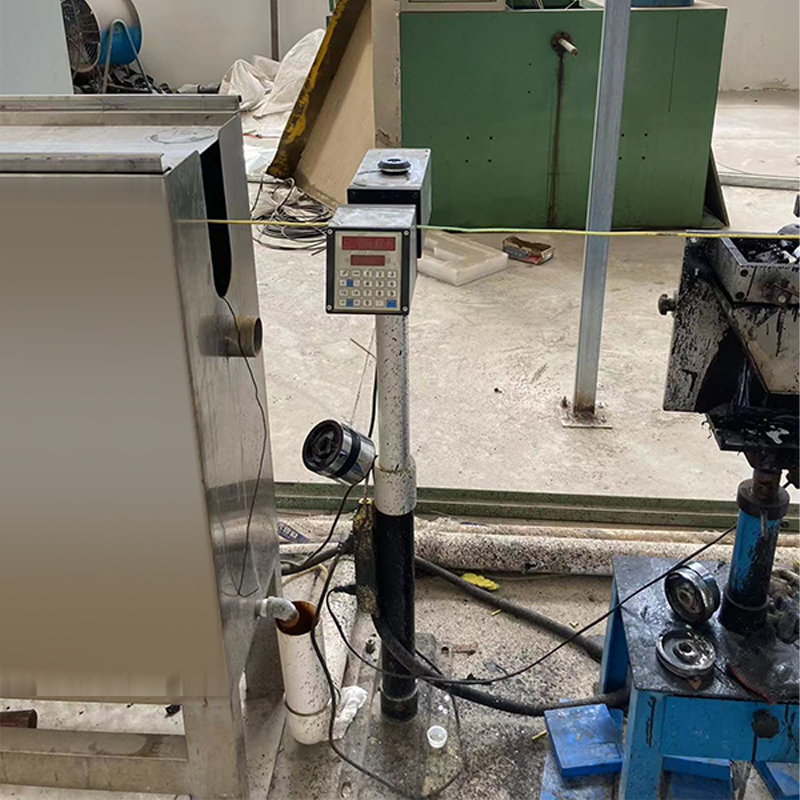

Los medidores de diámetro láser colocados inmediatamente después del canal de enfriamiento ahora son estándar en la mayoría de las instalaciones nuevas de líneas de extrusión de cables. El medidor mide el diámetro exterior de forma continua (generalmente a velocidades de escaneo de 500 a 2000 Hz) y envía la medición al controlador de velocidad de la línea o al variador de velocidad del tornillo extrusor para corregir las desviaciones del diámetro objetivo en tiempo real. En sistemas bien ajustados, esta arquitectura de circuito cerrado puede mantener una tolerancia de diámetro dentro de ±0,02 mm en líneas que funcionan a 100-150 m/min, lo que satisface los requisitos de la mayoría de los estándares de cables IEC y UL sin requerir la intervención del operador durante la producción en estado estable.

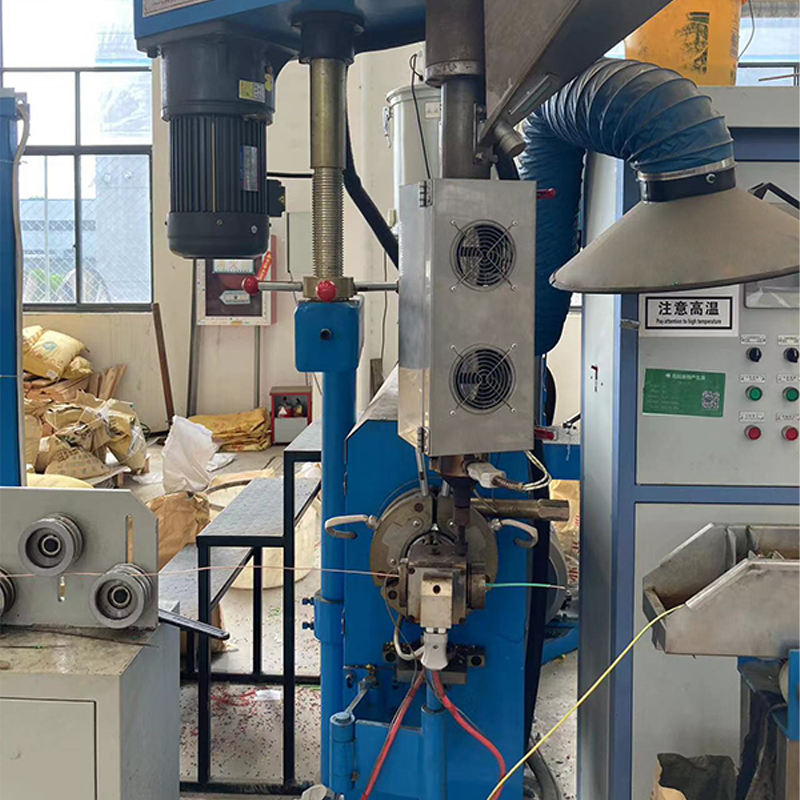

Sin embargo, el control del diámetro en circuito cerrado tiene limitaciones importantes que los proveedores de equipos no siempre comunican claramente. El medidor mide el diámetro de la cubierta exterior; no puede detectar directamente la excentricidad del espesor de la pared, lo que requiere un medidor de espesor de pared ultrasónico o un monitor de excentricidad basado en capacitancia colocado en el recipiente de agua. Un cable puede medir perfectamente el diámetro exterior mientras corre con una excentricidad del 30 al 40 % si el centrado del troquel se desvía durante un recorrido largo debido a la expansión térmica del cuerpo de la cruceta. Confiar únicamente en el medidor de diámetro para el control del proceso pasará las comprobaciones del diámetro exterior y al mismo tiempo generará material que falla en el espesor mínimo de pared en el punto más delgado.

Además, el tiempo de respuesta del circuito de retroalimentación está limitado por la distancia entre la salida de la matriz y la ubicación del medidor. En líneas con canales de enfriamiento largos, necesarios para cables conductores grandes donde el polímero necesita una mayor longitud de enfriamiento, este retraso en el transporte puede ser de 15 a 40 segundos a velocidades de línea típicas. Durante este retraso, una perturbación del proceso (un aumento repentino en la presión de fusión debido a un paquete de pantalla parcialmente bloqueado, por ejemplo) ya ha producido de 25 a 60 metros de cable fuera de tolerancia antes de que responda el sistema de control. Comprender este retraso y establecer parámetros de banda muerta apropiados en el algoritmo de control es esencial para evitar la oscilación de corrección excesiva, que a menudo es más dañina para la consistencia del producto que la perturbación original.

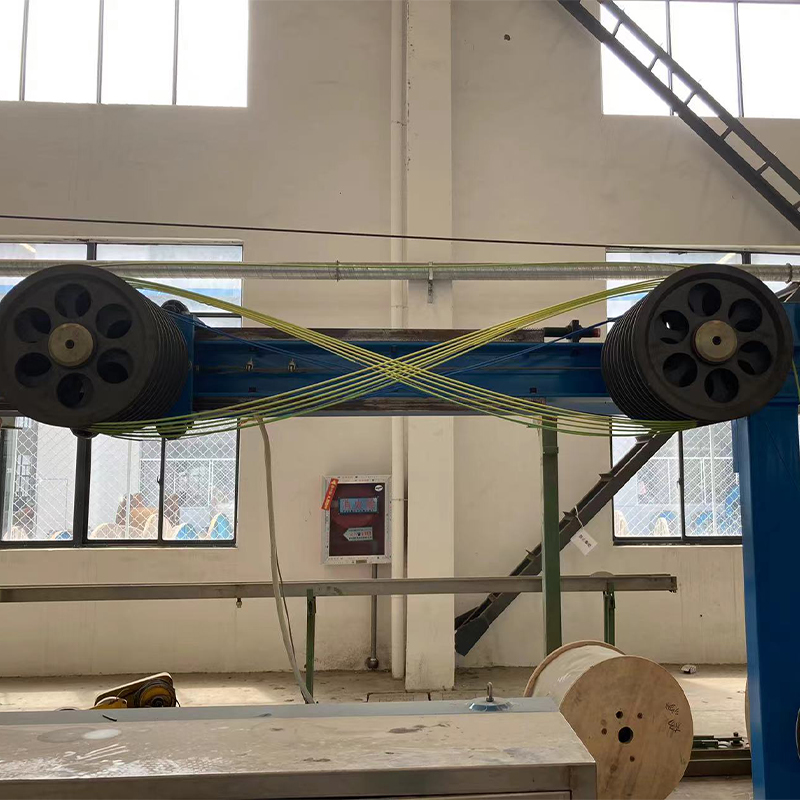

Bobinado automático y paletizado robótico: consideraciones de integración para la automatización de final de línea

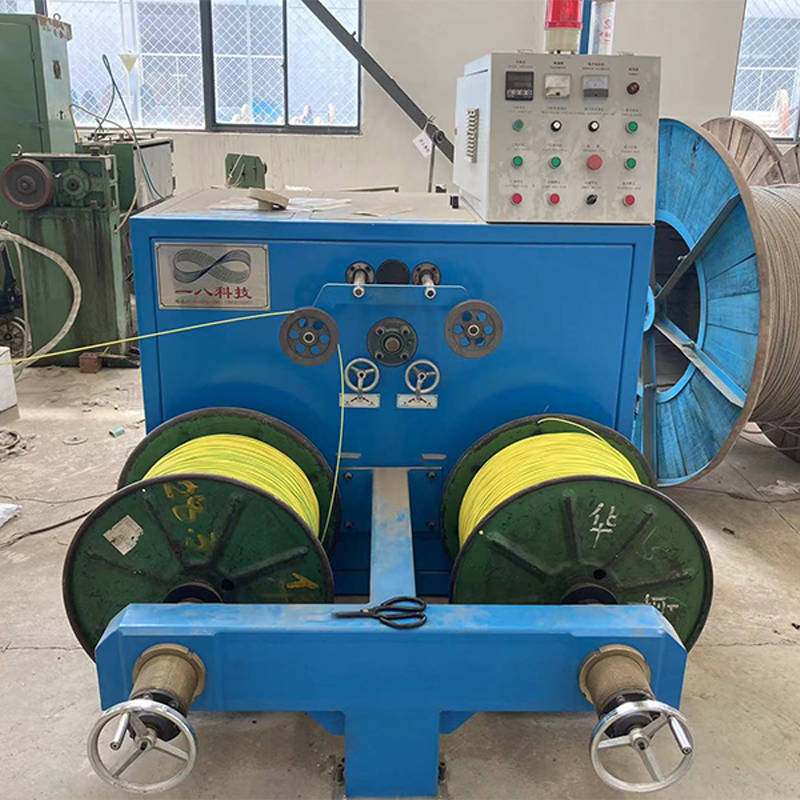

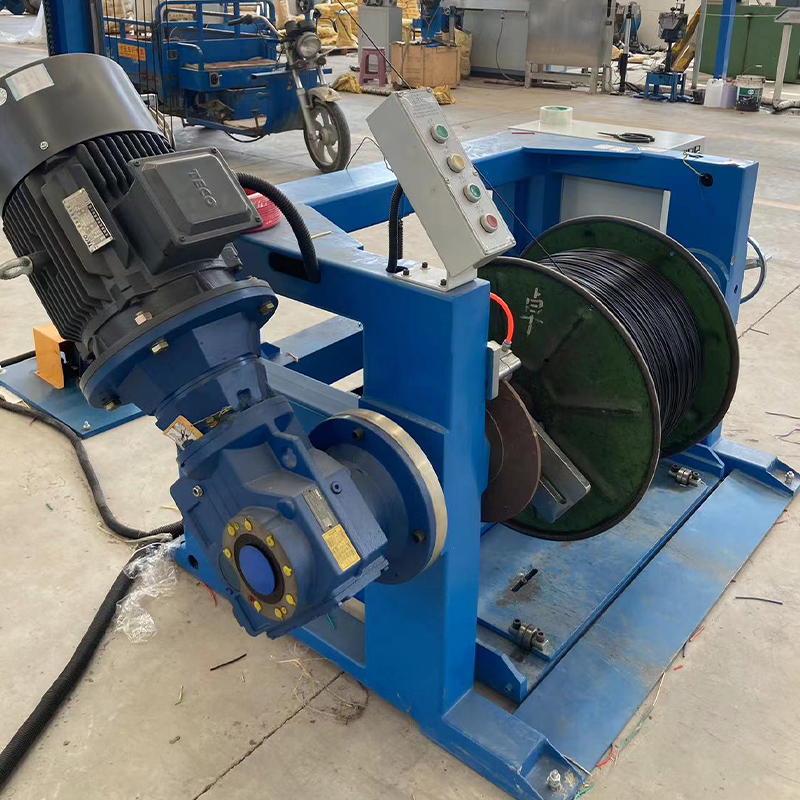

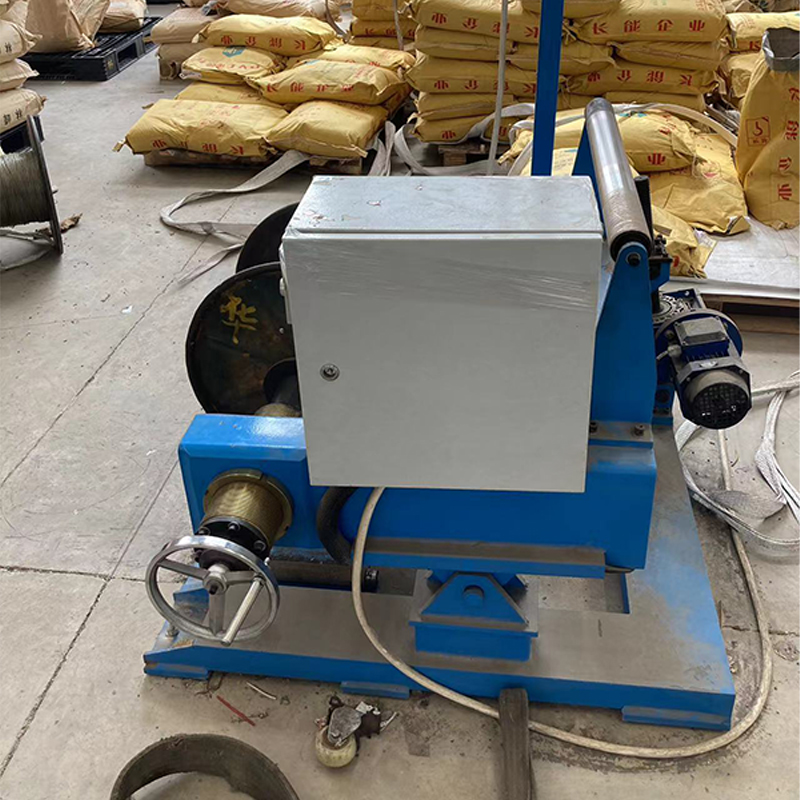

La automatización de final de línea, que incluye máquinas enrolladoras automáticas, estaciones de flejado o encintado y sistemas robóticos de paletizado, a menudo se planifica como una incorporación futura durante la puesta en servicio inicial de la línea de extrusión de alambres y cables, y luego se pospone indefinidamente debido a limitaciones de capital o complejidad de integración. La consecuencia es que el bobinado y paletizado manual se convierte en el cuello de botella de la producción, limitando la velocidad de la línea no por la capacidad de producción del extrusor sino por la velocidad física a la que los operadores pueden manejar bobinas terminadas. En las líneas que producen alambre de construcción de pequeño calibre a velocidades superiores a 300 m/min, el bobinado manual simplemente no es viable: el ciclo de cambio de bobina no puede seguir el ritmo de la producción.

La integración de bobinadores automáticos en una línea existente requiere atención a varios parámetros que se configuran en el nivel de control del extrusor: conteo preciso de metros desde el codificador de arrastre, una señal de corte confiable a la cuchilla volante o cortador giratorio y una secuencia de transferencia de bobina que no permita que se acumule holgura en el cable entre la cortadora y el nuevo núcleo de bobina. Si el PLC de la línea de extrusión no se diseñó teniendo en cuenta estas señales de intercambio, la modernización de los bobinadores automáticos puede requerir una importante revisión del sistema de control más allá de la simple instalación del hardware del bobinador.

Shanghai Yessjet Precise Machinery Co., Ltd. diseña arquitecturas de control de líneas de extrusión de alambres y cables con integración de automatización de final de línea como una capacidad planificada desde la construcción inicial, incluso cuando el cliente no compra inmediatamente el equipo de bobinado y paletizado. El paquete de puesta en marcha estándar incluye capacidad de E/S adicional, bloques de terminales precableados para la comunicación del bobinador y mapas de señales documentados, lo que permite a los clientes agregar paletizado robótico o bobinado automático más adelante sin tener que regresar a la fábrica para rediseñar el sistema de control. Este enfoque compatible con el futuro reduce significativamente la inversión total requerida cuando los volúmenes de producción finalmente justifican la automatización completa del final de la línea.
